니트 와이어 메쉬 가스켓





우리는 EMI 및 RFI 차폐에 사용되는 일종의 EMC 가스켓인 Knitted Wire Mesh Gasket을 제공합니다. 최고 품질의 원료와 첨단 기술을 사용하여 제조됩니다. 와이어 메쉬 개스킷은 다양한 용도에 맞게 다양한 형태로 제공됩니다. 그것은 원형, 직사각형, 이중 원형, 꼬리가 있는 원형 등이 될 수 있습니다.

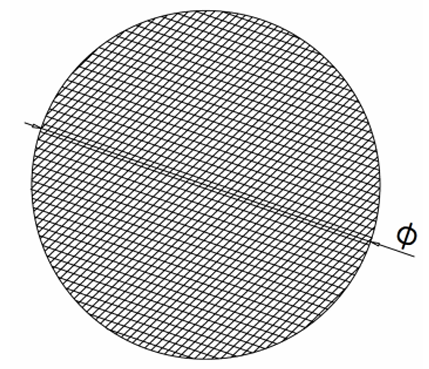

부품 번호	직경 Φ	부품 번호	직경 Φ
S-C-2424-B-0	Ø2.4mm+0.5/-0.0mm	S-C-7979-B-0	Ø7.9mm+0.8/-0.0mm
S-C-3232-B-0	Ø 3.2mm+0.5/-0.0mm	S-C-9595-B-0	Ø9.5mm+0.8/-0.0mm
S-C-4040-B-0	Ø4.0mm+0.5/-0.0mm	S-C-1313-B-0	Ø12.7mm+0.8/-0.0mm
S-C-4848-B-0	Ø4.8mm+0.8/-0.0mm	S-C-1515-B-0	Ø15.9mm+1.0/-0.0mm
S-C-6464-B-0	Ø6.4mm+0.8/-0.0mm	S-C-2525-B-0	Φ25.4mm+1.0/-0.0mm

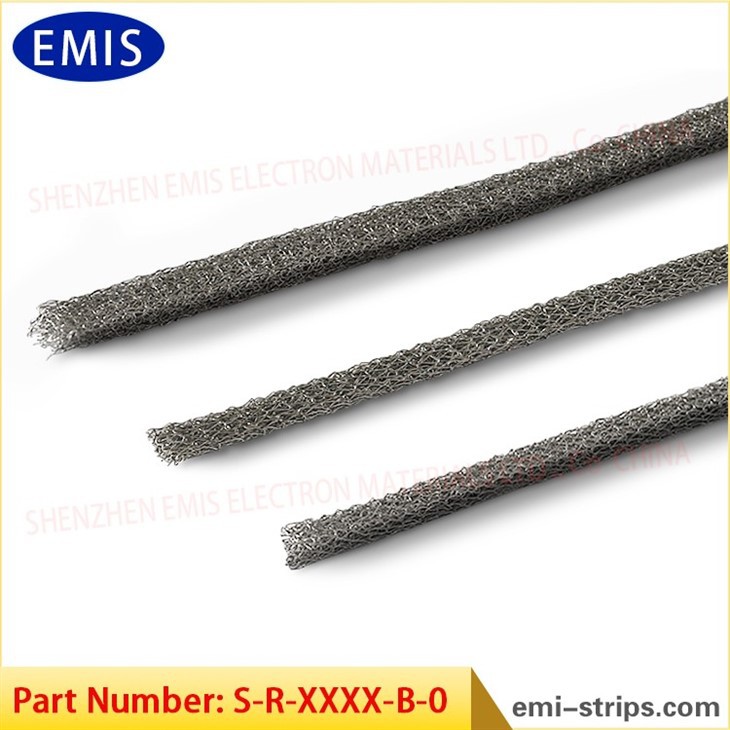

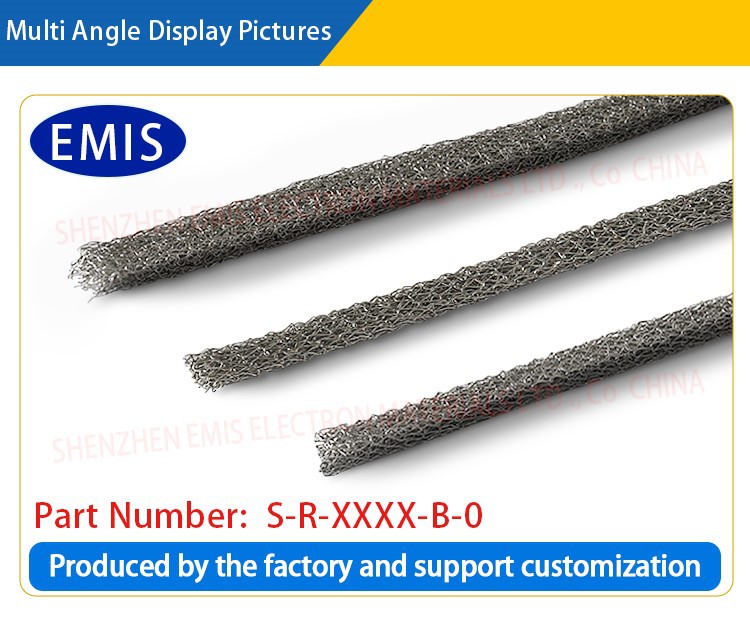

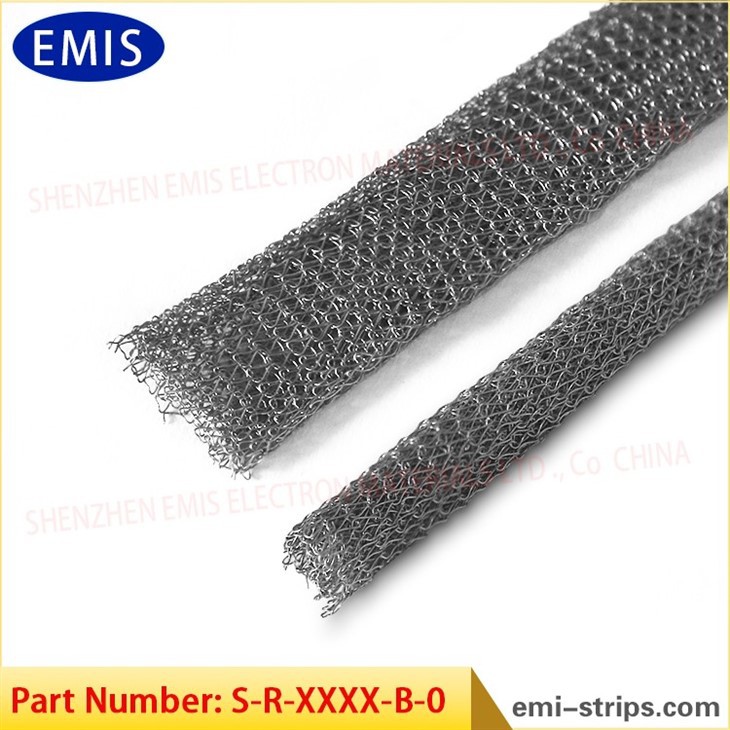

부품 번호	너비	높은	부품 번호	너비	높은
S-R-1616-B-0	1.6+0.3/-0mm	1.6+0.3/-0mm	S-R-7932-B-0	7.9+0.8/-0.0mm	3.2+0.5/-0mm
S-R-3216-B-0	3.2+0.3/-0mm	1.6+0.3/-0mm	S-R-9532-B-0	9.5+0.8/-0.0mm	3.2+0.5/-0mm
S-R-4816-B-0	4.8+0.4/-0mm	1.6+0.3/-0mm	S-R-1332-B-0	12.7+0.8/-0.0mm	3.2+0.5/-0mm
S-R-7916-B-0	7.9+0.8/-0.0mm	1.6+0.3/-0mm	S-R-1932-B-0	19.1+1.0/-0.0mm	3.2+0.5/-0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-2532-B-0	25.4+1.0/-0.0mm	3.2+0.5/-0mm
S-R-1316-B-0	12.7+0.8/-0.0mm	1.6+0.3/-0mm	S-R-4848-B-0	4.8+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-2424-B-0	2.4+0.5/-0.0mm	2.4+0.5/-0.0mm	S-R-6448-B-0	6.4+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-3224-B-0	3.2+0.5/-0.0mm	2.4+0.5/-0.0mm	S-R-2532-B-0	7.9+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-4824-B-0	4.8+0.8/-0.0mm	2.4+0.5/-0.0mm	S-R-6464-B-0	6.4+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-6424-B-0	4.8+0.8/-0.0mm	2.4+0.5/-0.0mm	S-R-7964-B-0	7.9+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-9524-B-0	9.5+0.8/-0.0mm	2.4+0.5/-0.0mm	S-R-9564-B-0	9.5+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-1364-B-0	12.7+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-9595-B-0	9.5+0.8/-0.0mm	9.5+0.8/-0.0mm

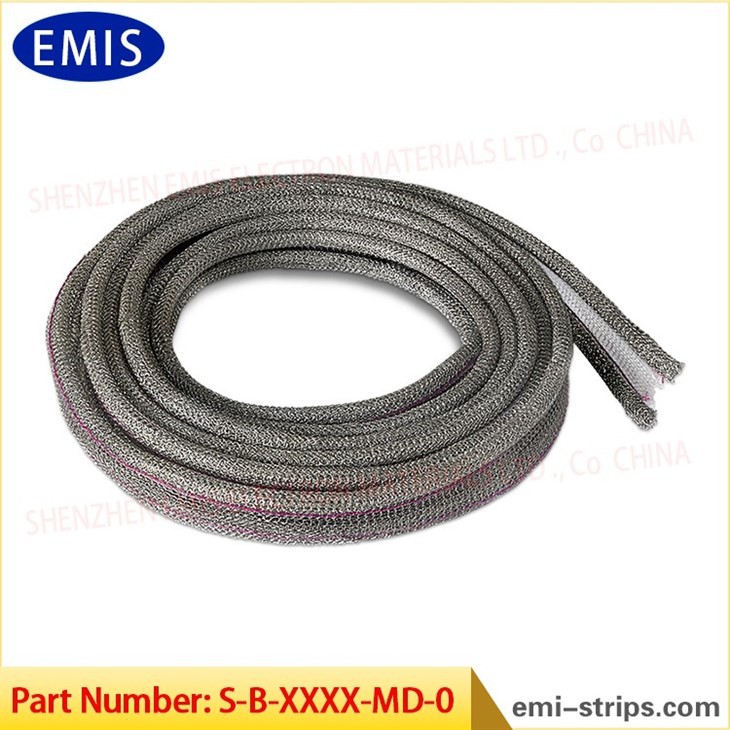

부품 번호	너비	높은	부품 번호	W	H
SB-4113-MD-0	12.7+1.6/-0.0mm	4.1+0.5/-0.0mm	SB-1988-MD-0	19.1+1.6/-0.0mm	8.8+0.8/-0.0mm
SB-1941-MD-0	19.1+1.6/-0.0mm	4.1+0.5/-0.0mm	SB-2588-MD-0	25.4+1.6/-0.0mm	8.8+0.8/-0.0mm
SB-1657-MD-0	{{0}}.6/-0.0mm	5.7+0.8/-0.0mm	SB-1910-MD-0	19.1+1.6/-0.0mm	10.4+1.2/-0.0mm
SB-1957-MD-0	{{0}}.6/-0.0mm	5.7+0.8/-0.0mm	SB-2810-MD-0	28.5+2.0/-0.0mm	10.4+1.2/-0.0mm
SB-1972-MD-0	19.1+1.6/-0.0mm	7.2+0.8/-0.0mm	SB-2513-MD-0	25.4+1.6/-0.0mm	13.6+1.6/-0.0mm
SB-2572-MD-0	{{0}}.6/-0.0mm	7.2+0.8/-0.0mm	SB-3113-MD-0	31.2+2.0/-0.0mm	13.6+1.6/-0.0mm



메모:

1. 편조 선재 : 베릴륨 구리, 모넬 선, 주석 도금 구리선, 주석 도금 구리 피복 강선, 주석 도금 구리 피복 철선, 스테인레스 강선 등;

2. 편조 와이어의 표면은 자연스러운 색상이 될 수 있습니다. 주석 도금; 니켈 도금; 은도금; 금도금 등;

3. 특수 재질 및 비표준 구조 형상의 경우 맞춤화가 지원됩니다. 당사 영업 관리자에게 문의하시기 바랍니다.

편조 와이어 제품 개요 번호: TS-AABB-MD-P

비고:

T는 다음 유형을 나타냅니다.

T는 B: 베릴륨동 금속 편조선; T는 S임: 고체 금속 와이어 메쉬; T는 C임: 코어형 금속 와이어 메쉬; T는 S임: 밀봉된 금속 와이어 메쉬;

T는 W이다: 금속 와이어 메쉬 벨트;

S는 모양을 나타냅니다.

S는 C: 원형; S는 R:사각형, S는 D:D 모양입니다. S는 P:P 형태이고; S는 B:B 형태이고;

AABB: 제품 구조 크기.

M은 재료를 나타내며, M은 B:베릴륨 구리이고; M은 S: 스테인레스 스틸 와이어이고; M은 M이다: 모넬선; M은 D: 주석도금 인동선이고; M은 F: 주석도금 동장강선이고;

D는 내부 코어 재료를 나타냅니다. D는 0:없음;D는 N:클로로프렌 고무입니다. D는 S: 실리콘 고무; D는 P:폴리우레탄 스펀지이고;

P는 외관:0:자연 색상을 나타냅니다. P는 S:베릴륨 구리 주석 도금이고; P는 N: 니켈로 도금된 베릴륨 구리; P는 아연으로 도금된 Z:베릴륨 구리입니다.





소개하다

니트 와이어 메쉬 가스켓은 니트 와이어 메쉬와 탄성 소재로 만들어진 복합 가스켓입니다. 직조 와이어 메쉬 개스킷과 비교하여 편직 와이어 메쉬 개스킷의 금속 와이어는 특수 편직 기술로 직조되어 구조적 특성과 성능 이점이 다릅니다. 높은 밀봉성, 강력한 전자파 차폐 효과 또는 전도성 기능이 요구되는 산업 분야에 널리 사용되며 탁월한 밀봉성, 충격 흡수성 및 간섭 방지 성능을 제공합니다.

특징:

전자기 차폐: 외부 전자기 간섭(EMI) 및 무선 주파수 간섭(RFI)을 효과적으로 저항하여 민감한 장비의 정상적인 작동을 보호합니다.

밀봉 성능: 탄성 재료는 액체, 가스 또는 입자의 누출을 방지하기 위해 안정적인 밀봉 효과를 제공합니다.

전도성: 금속 와이어 메쉬는 우수한 전도성을 보장하고 전자 장비를 정전기 손상으로부터 보호합니다.

진동 방지 및 충격 흡수: 장비의 진동 손상을 효과적으로 줄이고 장비의 수명을 연장합니다.

고온 및 내식성: 고온 내성, 스테인레스 스틸 및 기타 재료를 사용하여 극한 조건에서도 안정적이고 장기적으로 작동할 수 있습니다.

제조공정

1. 금속선의 선정 및 처리

먼저, 적합한 금속 와이어 재료를 선택하십시오. 일반적인 재료로는 스테인레스 스틸, 구리, 베릴륨 구리, 니켈 및 기타 금속이 포함되며 전도성, 고온 저항 및 내식성이 우수합니다. 금속 와이어의 직경, 강도, 전도성 및 기타 특성은 최종 개스킷의 기능적 요구 사항에 따라 결정되어야 합니다.

표면 처리: 금속 와이어의 내식성 및 내구성을 향상시키기 위해 일반적으로 금속 와이어에 표면 처리(예: 니켈 도금, 크롬 도금, 패시베이션 등)를 수행하여 장기간 사용 시 안정성을 보장합니다.

2. 금속선의 편직 및 제직

금속 와이어는 편직 공정을 통해 메쉬로 짜여집니다. 편직은 전통적인 직조 공정보다 더 단단하고 구조적으로 안정적이므로 금속 와이어 메쉬의 전반적인 강도와 내구성을 향상시킬 수 있습니다. 편직 금속 와이어 메쉬의 직조 방법에는 일반적으로 평직 및 능직 등이 포함되며 제품의 특정 적용 요구 사항에 따라 적절한 직조 방법이 선택됩니다.

제직 공정: 편직기에서 금속 와이어를 편직기의 바늘과 원사 프레임을 통해 메쉬로 직조하여 다양한 사양의 메쉬 구조를 형성합니다. 편직 금속 와이어 메쉬는 일반적으로 인장 강도와 인열 저항이 우수하며 고압 또는 고온 환경에 적합합니다.

고온 프레싱: 와이어 메쉬는 고온 가열 및 압력을 통해 엘라스토머 재료와 결합되어 두 재료가 단단히 결합되어 복합 구조를 형성합니다.

접착 공정: 강력한 접착제나 특수 접착제를 사용하여 와이어 메쉬를 엘라스토머 소재와 연결하여 장기적인 안정성과 밀봉 효과를 보장할 수도 있습니다.

3. 가황 또는 경화 처리

고무 엘라스토머 재료의 경우 일반적으로 가황 처리가 필요합니다. 가황 공정은 가열과 화학 반응을 통해 고무의 분자 사슬을 가교시켜 탄성을 높이고 고온 및 내마모성을 향상시킵니다.

경화: 가황 처리 또는 기타 경화 공정을 통해 엘라스토머의 밀봉성, 내압성 및 내열성이 우수하고 개스킷의 종합적인 성능이 향상됩니다.

4. 절단 및 성형

결합된 니트 와이어 메쉬 개스킷을 필요한 크기와 모양으로 자릅니다. 이 단계에서는 일반적으로 제품 크기가 정확하고 가장자리가 매끄러우며 다양한 장비의 설치 요구 사항을 충족할 수 있는지 확인하기 위해 정밀 절단 도구를 사용해야 합니다.

정밀 절단: 레이저 절단 또는 금형 절단을 사용하여 각 개스킷의 절단 품질을 보장하고 절단 과정에서 철망이나 엘라스토머의 손상을 방지합니다.



응용 분야

전자 장비: 장비가 외부 간섭으로부터 보호되도록 전자기 차폐 및 정전기 방전 보호에 사용됩니다.

자동차 산업: 전자기 간섭을 방지하고 밀봉 보호를 제공하기 위해 온보드 전자 장비에 사용됩니다.

항공우주: 고정밀 항공우주 장비에 전자파 차폐 및 밀봉 보호 기능을 제공하여 열악한 환경에서도 신뢰성을 보장합니다.

산업장비 : 각종 기계 및 장비의 밀봉 및 보호에 사용되어 액누출을 방지하고 방진 성능을 향상시킵니다.

에너지 산업: 전력 장비에 효과적인 전자파 차폐 및 접지 보호를 제공하여 장비의 안정적인 작동을 보장합니다.

우리의 장점:

우리는 니트 와이어 메쉬 개스킷의 연구 개발, 생산 및 판매를 전문으로 하는 혁신적인 기업으로 전 세계 고객에게 고품질 밀봉, 차폐, 전도성 및 충격 방지 솔루션을 제공하기 위해 최선을 다하고 있습니다. 회사는 선진적인 생산 공정과 기술 축적을 갖추고 있으며 다양한 분야의 고객에게 맞춤형 제품과 서비스를 제공할 수 있습니다.

우리 공장에서는 다양한 응용 분야에 고유한 요구 사항이 있을 수 있다는 것을 알고 있습니다. 이것이 바로 당사의 니트 와이어 메쉬 개스킷이 완전히 맞춤화되고 수정 가능한 이유입니다. 우리는 다양한 크기, 모양, 두께 및 설치 방법을 포함한 다양한 옵션을 제공하므로 고객은 특정 EMI 차폐 요구 사항을 충족하는 완벽한 솔루션을 찾을 수 있습니다. 당사의 전문가 팀은 고객과 긴밀히 협력하여 고객의 요구 사항을 이해하고 고객의 응용 분야에 완벽하게 적합한 맞춤형 개스킷을 제공합니다.

문의:

맞춤형 니트 와이어 메쉬 개스킷이 필요하거나 제품 선택 과정에서 질문이 있는 경우, 우리는 진심으로 전문 기술 지원 및 애프터 서비스를 제공할 것입니다. 당사의 제품 및 서비스에 대한 자세한 정보를 원하시면 언제든지 저희에게 연락해 주십시오.



제품 자격



니트 메탈 메쉬 가스켓 제조 공정

툴링의 설계 및 제조 능력

주요 장비:

정밀 분쇄기: 4 세트;

밀링 머신 : 3 세트;

드릴링 머신: 3 세트;

와이어 전극 절단: 2 세트;

밀공예가: 1 세트;

그 외: 5세트



BeCu 원료의 특성 매개변수

화학성분

Be-----------1.8%-2.%(고베릴륨계열)

코발트 + 니켈--------- 0.20%(최소)

코발트 +니켈 + 철------ 0.60%(최대)

구리-------나머지



물리적 특성

전기 전도성(IACS)---22-25%

탄성 계수(psi) --- 18.5*10⁶



베릴륨동 생산 표면에 전기도금

전기 도금 제품의 일반적인 외관 사진



배달, 배송 및 서빙

빠른 납품 능력

1. 일반 대량 리드타임: 3일 미만;

2. 특수 제품의 최대 시간: 7일 미만.

3. 무료 샘플의 일반적인 리드타임: 2일 미만.

4. 특수 제품의 배송 시간: 7일 미만.

5. 수동 샘플 제작 완료 시간 : 7 일 미만





FAQ

Q1: 니트 와이어 메쉬 개스킷이란 무엇입니까?

A1: 편직 와이어 메쉬 개스킷은 금속 메쉬와 엘라스토머 소재로 만들어진 개스킷입니다. 금속 메쉬의 높은 강도와 ​​엘라스토머 소재의 밀봉을 결합하여 전자파 차폐, 밀봉, 전도성, 충격 방지 등 다양한 기능을 갖추고 있습니다. 전자, 자동차, 항공 우주 및 기타 분야에서 널리 사용됩니다.



Q2: 와이어 메쉬 개스킷의 생산 공정이 복잡합니까?

A2 편직 와이어 메쉬 개스킷의 생산 공정은 상대적으로 복잡하며 다음 단계를 거쳐야 합니다: 금속 와이어 선택 및 가공, 편직 및 직조, 엘라스토머 재료 성형, 와이어 메쉬와 엘라스토머의 조합, 가황 또는 경화, 정밀 절단, 품질 검사 및 테스트 등. 제품 성능의 우수성을 보장하기 위해 각 링크에는 미세한 제어가 필요합니다.



Q3: 니트 와이어 메쉬 개스킷과 다른 유형의 개스킷의 차이점은 무엇입니까?

A3 전통적인 고무 개스킷 및 금속 개스킷과 비교하여 편직 와이어 메쉬 개스킷은 다음과 같은 중요한 특성을 가지고 있습니다.

더욱 강력한 전자파 차폐 기능: 전자파 간섭을 효과적으로 방지할 수 있으며 높은 전자파 적합성이 요구되는 경우에 적합합니다.

더 나은 밀봉 성능: 엘라스토머와 와이어 메쉬의 화합물을 통해 더 강력한 밀봉 효과를 제공합니다.

극한 환경 저항성: 고온, 고압 등 가혹한 작업 환경에 적응하고 우수한 성능을 유지합니다.

우수한 충격 저항성: 엘라스토머 소재의 조합으로 편직 와이어 메쉬 개스킷이 강력한 충격 저항성과 충격 흡수 기능을 갖습니다.



Q4: 올바른 니트 와이어 메쉬 개스킷을 선택합니까?

A4 니트 와이어 메쉬 개스킷을 선택할 때 다음 요소를 고려해야 합니다.

적용 환경: 온도, 압력, 부식성, 진동 등

전자기 차폐 요구 사항: 전자기 간섭을 방지해야 하는 경우 전자기 차폐 성능이 우수한 와이어 메쉬 개스킷을 선택하십시오.

밀봉 요구 사항: 밀봉할 매체 유형(가스, 액체 등)에 따라 올바른 재료를 선택하십시오.

내구성과 수명 : 장기간 사용에 적합한 내구성이 뛰어난 재질을 선택하십시오.



Q5: 와이어 메쉬 개스킷의 일반적인 재료는 무엇입니까?

A5: 자료에는 다음이 포함됩니다.

스테인레스강 : 내식성, 내열성이 우수하여 높은 내구성이 요구되는 용도에 많이 사용됩니다.

베릴륨 구리: 전기 전도성이 좋고 전자파 차폐 용도에 적합합니다.

니켈 합금: 내열성과 내식성이 뛰어나 극한의 작업 환경에 적합합니다.

구리: 전기 전도성이 좋아 전기 장비의 차폐 및 보호에 적합합니다.



Q6: 짠 철망 개스킷을 고객 요구에 따라 맞춤 설정할 수 있습니까?

A6: 그렇습니다, 뜨개질을 한 철망사 틈막이는 고객의 특정한 필요에 따라 주문을 받아서 만들어질 수 있습니다. 여기에는 와이어 메쉬의 구멍, 와이어 재질, 엘라스토머 유형, 개스킷의 크기 및 모양 등을 맞춤화하는 것이 포함됩니다. 다양한 적용 요구 사항에 따라 고객에게 맞춤형 솔루션을 제공할 수 있습니다.



Q7: 니트 와이어 메쉬 개스킷을 유지 관리하는 방법은 무엇입니까?

A7: 정기 검사: 개스킷의 무결성을 정기적으로 점검하여 손상, 마모 또는 노화가 없는지 확인하십시오.

청소: 재료 손상을 방지하려면 청소할 때 너무 강한 화학 용제를 사용하지 마십시오. 중성세제와 부드러운 천으로 닦아주시는 것을 권장합니다.

교체: 가스켓이 장기간 극한 환경에 있을 경우 장비 성능을 보장하기 위해 정기적으로 교체하십시오.
