엘라스토머 코어 개스킷 메쉬 벨트





우리는 다양한 프로파일과 크기의 엘라스토머 코어 개스킷용 메쉬 테이프를 제공합니다. 금속 메쉬 테이프(보통 직조 와이어 메쉬 테이프) 층이 탄성중합체 코어 개스킷 설계에 추가되어 차폐, 전도성 또는 구조적 강도를 향상시킵니다.







            내부에 폼 또는 고무



부품 번호	전체 직경 Φ	폼 직경 Φ	부품 번호	전체 직경 Φ	폼 직경 Φ
CC-2516-MD-0	2.5+0.5/-0.0mm	16	CC-8879-MD-0	8.8+0.8/-0.0mm	7.9
CC-4132-MD-0	4.1+0.5/-0.0mm	3.2	CC-1095-MD-0	10.{1}}.2/-0.0mm	9.5
CC-5748-MD-0	5.7+0.8/-0.0mm	4.8	CC-1413-MD-0	13.6+1.6/-0.0mm	12.7
CC-7264-MD-0	7.2+0.8/-0.0mm	6.2	CC-1413-MD-0	13.6+1.6/-0.0mm	12.7



내부에 폼 또는 고무

부품 번호	전체 폭	전체 높이	내부 코어 폭	내부 코어 높이
KC-R-4141-MD-0	4.1+0.5/-0.0mm	4.1+0.5/-0.0mm	3.2	3.2
KC-R-5741-MD-0	5.7+0.8/-0.0mm	4.1+0.5/-0.0mm	4.8	3.2
KC-R-7241-MD-0	7.2+0.8/-0.0mm	4.1+0.5/-0.0mm	6.4	3.2
KC-R-5757-MD-0	5.7+0.8/-0.0mm	5.7+0.8/-0.0mm	4.8	4.8

KC-R-8879-MD-0	8.8+0.8/-0.0mm	7.9+0.8/-0.0mm	7.9	7.0
KC-R-1095-MD-0	10.4+1.2/-0.0mm	9.5+0.8/-0.0mm	9.5	8.6
KC-R-1413-MD-0-N	13.6+1.6/-0.0mm	12.7+1.6/-0.0mm	12.7	11.8



메모:

1. 편조 선재 : 베릴륨 구리, 모넬 선, 주석 도금 구리선, 주석 도금 구리 피복 강선, 주석 도금 구리 피복 철선, 스테인레스 강선 등;

2. 편조 와이어의 표면은 자연스러운 색상이 될 수 있습니다. 주석 도금; 니켈 도금; 은도금; 금도금 등;

3. 특수 재질 및 비표준 구조 형상의 경우 맞춤화가 지원됩니다. 당사 영업 관리자에게 문의하시기 바랍니다.

편조 와이어 제품 개요 번호: TS-AABB-MD-P

비고:

T는 다음 유형을 나타냅니다.

T는 B: 베릴륨 구리 금속 편조 와이어; T는 S: 고체 금속 와이어 메쉬; T는 C: 코어드 금속 와이어 메쉬; T는 S: 밀봉된 금속 와이어 메쉬;

T는 W이다: 금속 와이어 메쉬 벨트;

S는 모양을 나타냅니다.

S는 C: 원형, S는 R:사각형, S는 D:D 모양, S는 P:P 모양, S는 B:B 모양입니다.

AABB: 제품 구조 크기.

M은 재료를 나타냅니다. M은 B: 베릴륨 구리; M은 S: 스테인레스 스틸 와이어; M은 M: 모넬선이고, M은 D: 주석도금 인동선이고, M은 F: 주석도금 구리 피복 강철선이고;

D는 내부 코어 재료를 나타냅니다. D는 0:없음;D는 N:클로로프렌 고무입니다. D는 S: 실리콘 고무; D는 P: 폴리우레탄 스폰지;

P는 외관을 나타냅니다:0:자연 색상;P는 S:베릴륨 구리 주석 도금; P는 N: 니켈로 도금된 베릴륨 구리이고, P는 Z: 아연으로 도금된 베릴륨 구리입니다.







소개하다

엘라스토머 코어 개스킷 메쉬 벨트 제품은 고품질 엘라스토머 재료와 금속 메쉬 벨트를 결합한 첨단 기술을 사용하여 다양한 응용 분야에 전자파 차폐, 전도성, 밀봉 및 충격 흡수의 다양한 기능을 제공합니다. 이 제품은 고주파 전자기 간섭, 밀봉 및 내구성 측면에서 다양한 고객의 엄격한 요구 사항을 충족하도록 정밀하게 설계 및 제조되었습니다.

특징:

전자파 차폐 기능: 금속 메쉬 벨트는 가스켓에 탁월한 전자파 간섭(EMI) 및 무선 주파수 간섭(RFI) 차폐 기능을 제공하여 외부 전자파로부터 전자 장비를 보호합니다.

전도성 및 접지 성능: 금속 메시 벨트는 안정적인 전도성 경로를 형성하여 장비의 접지 효과를 보장하고 정전기 방전(ESD)으로 인해 민감한 구성 요소가 손상되는 것을 방지합니다.

밀봉 및 충격 저항: 엘라스토머 소재는 개스킷의 높은 유연성과 압축성을 보장하고 탁월한 밀봉 효과를 제공합니다. 동시에 메쉬 벨트 디자인은 개스킷의 충격 저항 및 충격 흡수 기능을 향상시킵니다.

온도 및 내식성: 고성능 엘라스토머 재료와 금속 메쉬 벨트를 사용하면 고온 및 저온 및 부식성 환경에서 개스킷의 안정성과 장기간 사용이 보장됩니다.

생산 공정 및 기술적 장점

우리 회사는 가장 진보된 생산 기술을 사용하여 정밀한 금속 메쉬 벨트 직조 기술과 효율적인 엘라스토머 성형 기술을 통해 각 가스켓이 엄격한 품질 표준을 충족하는지 확인합니다. 또한 고급 가황 기술과 고온 성형 기술을 사용하여 엘라스토머와 금속 메쉬 벨트를 단단히 결합하여 장기적인 내구성과 우수한 성능을 보장합니다.

금속 메쉬 벨트 직조: 우리는 고정밀 금속 직조 기술을 사용하여 메쉬 벨트가 균일한 밀도와 우수한 전자파 차폐 및 전도성 특성을 갖도록 보장합니다.

고정밀 성형 : 고정밀 성형 기술을 사용하여 엘라스토머와 메쉬를

가스켓의 치수 정확도와 구조적 안정성을 보장하기 위해 완벽하게 결합되어 있습니다. 엄격한 품질 테스트: 엘라스토머 코어 가스켓 메쉬 벨트의 각 배치는 엄격한 전자기 차폐, 전도성, 밀봉 및 내구성 테스트를 거쳐 각 제품이 고객 요구를 충족할 수 있는지 확인합니다.



응용 분야

당사의 엘라스토머 코어 개스킷 메쉬 벨트는 주로 다음을 포함한 여러 산업 분야에서 널리 사용됩니다.

전자 산업: 정밀 전자 장비에 효과적인 전자기 차폐 및 정전기 보호를 제공하여 장비의 안정적인 작동을 보장합니다.

자동차 산업: 차량 전자 시스템의 전자기 호환성 보호를 제공하고 전자기 간섭을 줄이며 자동차 전자 시스템의 안정성과 안전성을 향상시킵니다.

항공우주: 고주파 전자기 환경에서 항공우주 장비에 대한 차폐 및 보호 기능을 제공하여 장비의 높은 신뢰성과 장기적으로 안정적인 작동을 보장합니다.

산업 장비: 산업 자동화 장비 및 장비에 전자파 차폐, 간섭 방지 및 충격 흡수 기능을 제공하여 장비의 정확성과 서비스 수명을 향상시킵니다.

우리의 장점:

기술 혁신: 우리는 지속적으로 첨단 생산 기술을 도입하고 다양한 요구 사항을 충족하는 엘라스토머 코어 개스킷 메쉬 벨트를 개발하며 고객에게 혁신적인 솔루션을 제공합니다.

고품질 보증: 모든 제품은 엄격한 품질 관리 및 성능 테스트를 거쳐 배송된 모든 제품이 국제 표준을 충족할 수 있는지 확인합니다.

글로벌 서비스 네트워크: 글로벌 생산 및 판매 네트워크를 통해 전 세계 고객에게 적시에 전문적인 서비스 지원을 제공합니다.

우리 공장에서는 다양한 응용 분야에 고유한 요구 사항이 있을 수 있다는 것을 알고 있습니다. 이것이 바로 당사의 엘라스토머 코어 개스킷 메시 벨트가 완전히 맞춤화되고 수정 가능한 이유입니다. 우리는 다양한 크기, 모양, 두께 및 설치 방법을 포함한 다양한 옵션을 제공하므로 고객은 특정 EMI 차폐 요구 사항에 맞는 완벽한 솔루션을 찾을 수 있습니다. 당사의 전문가 팀은 고객과 긴밀히 협력하여 고객의 요구 사항을 이해하고 고객의 응용 분야에 완벽하게 적합한 맞춤형 개스킷을 제공합니다.

엘라스토머 코어 개스킷 메쉬 벨트에 대한 추가 제품 정보가 필요하거나 기술 문의 사항이 있는 경우 영업팀에 문의하거나 공식 웹사이트를 방문하세요. 우리는 당신과 함께 일하기를 기대합니다.









엘라스토머 코어 가스켓 메쉬 벨트 제조 공정

제조 장비 및 장점

주요 업무:

BeCu Fingerstock, SMD Spring, BeCu Spring EMC Room Fingerstock 및 정밀 스탬핑 부품 ​​등을 주로 생산합니다.

회사의 장점

고정밀 펀칭기: 우리는 장비의 안정성을 보장하기 위해 주로 대만 진동 펀치를 사용합니다.

품질 안정성: 당사는 품질 안정성을 보장하기 위해 IQC, PQC에서 FQC까지 정규 직원을 보유하고 있습니다.

신속한 툴링 수리: 10년 이상의 근무 경험을 갖춘 툴링 유지보수 엔지니어.

일반적으로 사용되는 툴링 액세서리는 생산의 안정성과 연속성을 보장하기 위해 비축되어 있습니다.

독특한 오일 제거 기술로 제품 표면을 깨끗하게 유지합니다.



주요 장비:

Taizhou 진동 고속 펀칭기 1 세트: 10T

대만 진동 고속 펀칭기 1 세트: 40T

Xuduan 6 세트: 25T

Xuduan 8 세트: 40T

Xuduan 1 세트: 63T

상하이 에르두안 2세트: 10T

베릴륨동 생산 표면에 전기도금

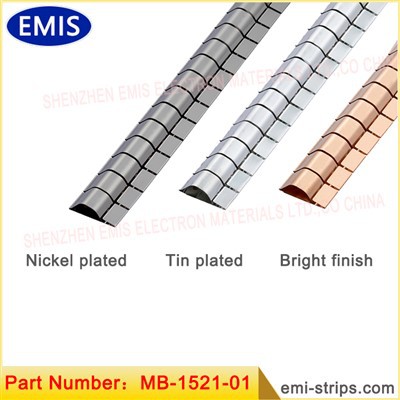

전기 도금 제품의 일반적인 외관 사진



배달, 배송 및 서빙



빠른 납품 능력

1. 일반 대량 리드타임: 3일 미만;

2. 특수 제품의 최대 시간: 7일 미만.

3. 무료 샘플의 일반적인 리드타임: 2일 미만.

4. 특수 제품의 배송 시간: 7일 미만.

5. 수동 샘플 제작 완료 시간 : 7 일 미만



신뢰할 수 있는 품질 보증

품질에 대한 고객 불만 사항에 대한 피드백 시간: 1시간 미만.

상품 교환 시간: 1일 이내.

제품의 품질과 신뢰성을 보장하기 위해 광범위한 품질 검사 보고서를 제공합니다.,



Q1: 엘라스토머 코어 개스킷의 메쉬 벨트는 무엇입니까?

A1: 엘라스토머 코어 개스킷의 메쉬 벨트는 금속 메쉬 벨트와 엘라스토머 소재(실리콘, 불소 고무 등)를 결합한 복합 개스킷입니다. 메탈메쉬 벨트는 일반적으로 베릴륨동, 스테인리스강, 구리 등 전도성 금속을 직조해 전자파 차폐, 전도성, 내진성 등의 기능을 갖췄다. 복합 가스켓은 우수한 밀봉성과 탄성을 제공하는 동시에 전자기 간섭을 효과적으로 차단하고 접지 보호 기능을 제공하며 내진성을 향상시킬 수 있습니다.



Q2: 엘라스토머 코어 개스킷 메쉬 벨트에 일반적으로 사용되는 금속 메쉬 벨트 재료는 무엇입니까?

A2: 엘라스토머 코어 개스킷 메쉬 벨트에 일반적으로 사용되는 금속 메쉬 벨트 재료는 다음과 같습니다.

베릴륨 구리: 높은 전도성과 내식성을 가지며 수요가 많은 전자파 차폐 환경에서 널리 사용됩니다.

스테인레스 스틸: 고온 및 내부식성으로 열악한 환경에서 사용하기에 적합합니다.

구리: 전도성이 좋고 전자파 차폐 성능이 뛰어나 전기 장비에 사용하기에 적합합니다.



Q3: 엘라스토머 코어 개스킷 메쉬 벨트가 적합합니까?

A3: 적합한 엘라스토머 코어 개스킷 메쉬 벨트를 선택하려면 다음 요소를 기반으로 해야 합니다.

적용 환경: 온도, 습도, 부식성 및 기타 사용 환경 요인에 따라 적절한 재료를 선택하십시오.

전자기 차폐 요구 사항: 전자기 간섭(EMI) 또는 무선 주파수 간섭(RFI)의 차폐 요구 사항에 따라 적절한 메쉬 벨트 재료와 직조 밀도를 선택하십시오.

밀봉 및 전도성 요구 사항: 장비에 정전기 방전 보호 또는 접지 기능이 필요한지 여부에 따라 전도성 특성을 지닌 메쉬 벨트 재료를 선택하십시오.

크기 및 형상 : 설치공간 및 장비의 작업조건에 따라 적절한 가스켓의 크기 및 형상을 선택합니다.



Q4: 엘라스토머 코어 개스킷 메쉬 벨트의 일반적인 문제는 무엇입니까?

A4: 엘라스토머 코어 개스킷 메쉬 벨트의 일반적인 문제는 다음과 같습니다.

금속 메쉬 벨트 부식: 재질을 적절하게 선택하지 않거나 사용 환경이 열악한 경우 메쉬 벨트가 부식되어 차폐 성능이 저하될 수 있습니다.

접촉 불량: 금속 메쉬 벨트가 엘라스토머에 단단히 접착되지 않아 전도성이 부족하거나 밀봉 효과가 떨어질 수 있습니다.

성능 저하: 장기간 사용하면 엘라스토머의 탄성이 감소하여 실링 불량이나 전도성 저하가 발생할 수 있습니다.

가공 난이도: 정밀한 제조 공정에는 높은 요구 사항이 필요하며 작은 오류라도 제품의 전반적인 성능에 영향을 미칩니다.



Q5: 코어 개스킷 메쉬 벨트를 유지하는 방법은 무엇입니까?

A5: 코어 개스킷 메쉬 벨트의 유지 관리는 다음과 같은 방법으로 수행할 수 있습니다.

정기 점검 : 금속 메쉬 벨트와 엘라스토머 부분의 마모, 노후화, 부식 여부를 정기적으로 점검하십시오.

청소: 전자파 차폐 효과에 영향을 미치는 먼지나 불순물을 방지하기 위해 개스킷을 깨끗하게 유지하십시오.

과도한 압축 방지: 밀봉 및 탄성 성능을 보장하려면 개스킷을 과도하게 압축하지 마십시오.

사용 환경 제어: 고온, 다습 또는 부식성 환경에서 사용할 경우 적절한 보호 조치가 보장되어야 합니다.



Q6: 코어 개스킷 메쉬 벨트의 수명은 얼마나 됩니까?

A6: 코어 개스킷 메쉬 벨트의 수명은 사용 환경, 하중, 재료 품질 등을 포함한 여러 요인에 따라 달라집니다. 일반적으로 고품질 제품은 정상적인 사용 조건에서 수년 동안 사용할 수 있지만 수명은 고온, 고압 또는 극심한 전자기 환경에서는 단축됩니다. 따라서 실제 적용 요구 사항에 따라 적합한 제품을 선택하고 정기적으로 점검하여 성능을 확인하는 것이 좋습니다.
