EMI 구리 핑거 개스킷



우수한 복원력의 EMI 구리 핑거 개스킷을 공급합니다. 개스킷은 또한 복원 특성이 우수하여 압축 및 압축 해제 주기 후에 원래 모양으로 되돌아갈 수 있습니다.







부품 번호	티(mm)	A	B	C	P	S	최대	노드	표면 색상

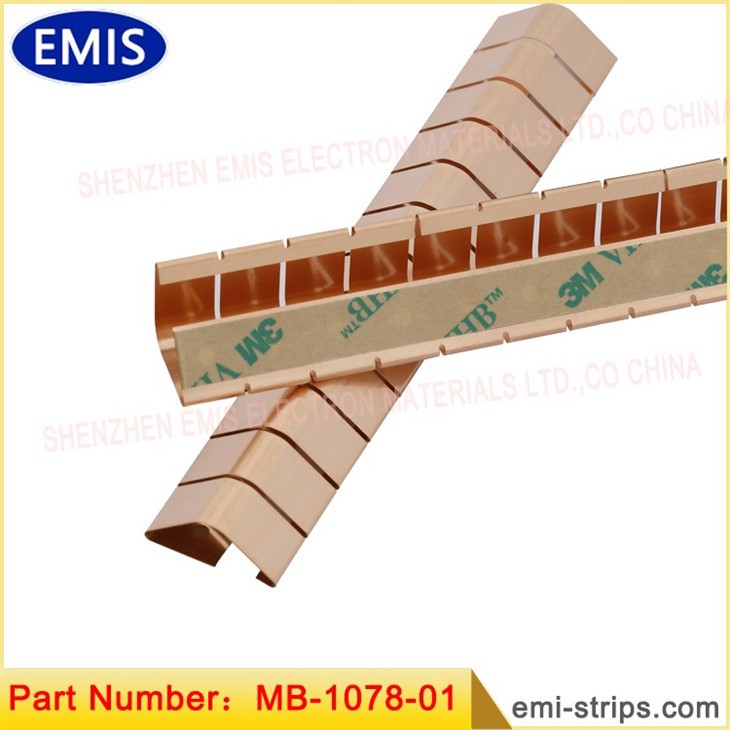

MB-1078-01	0.1	20.3	8.1	11.2	9.52	0.81	609mm	64	밝은 마무리
메가바이트-1078-0일련번호	0.1	20.3	8.1	11.2	9.52	0.81	609mm	64	-0S:주석 / -0N:니켈
MB-1078C-01	0.1	20.3	8.1	11.2	9.52	0.81	7.62 M	800	코일; 밝은 마무리
MB-2078-01	0.08	20.3	8.1	11.2	9.52	0.81	609mm	64	중고 0.08mm 제작
Re: 길이는 X 노드로 절단할 수 있습니다. X=1.2.3.4..., 표면도 금으로 도금할 수 있습니다. 은 및 아연 등;
참고: 긴 노드는 38.1mm를 참조하여 4개의 짧은 노드로 구성됩니다.



EMI 구리 핑거 개스킷에는 전자파 간섭(EMI) 차폐에 효과적인 몇 가지 기능이 있습니다. 다음은 이러한 개스킷의 몇 가지 주요 기능입니다.

재질: EMI 구리 핑거 개스킷은 일반적으로 전도성이 높은 구리 재질로 만들어집니다. 구리는 뛰어난 전기 전도체이며 EMI에 대한 우수한 차폐 효과를 제공합니다.

핑거 디자인: 개스킷은 길이를 따라 손가락 모양의 돌출부 또는 핑거가 특징입니다. 이 핑거는 압축 시 여러 접점을 제공하여 결합 표면 사이의 안정적인 전기 연결을 보장합니다.

유연성: 구리 핑거 개스킷은 유연하도록 설계되어 불규칙한 결합 표면에 적합하고 표면 정렬이 약간만 달라지더라도 양호한 접촉을 유지할 수 있습니다.

압축 및 복구: 개스킷은 결합 표면 사이에 설치될 때 압축되도록 설계되었습니다. 핑거에 의해 가해지는 압축력은 견고하고 지속적인 밀봉을 보장하여 전자기 방사선이 빠져나가거나 들어갈 수 있는 틈을 최소화합니다. 개스킷은 또한 복원 특성이 우수하여 압축 및 압축 해제 주기 후에 원래 모양으로 되돌아갈 수 있습니다.

EMI 차폐 효과: 구리 핑거 개스킷은 높은 수준의 EMI 차폐 효과를 제공하여 전자파의 전송 및 흡수를 줄입니다. 인클로저 내에서 전자기 방출을 억제하여 다른 전자 장치와의 간섭을 방지하고 외부 EMI 소스로부터 민감한 장비를 보호합니다.

EMI 구리 핑거 개스킷의 응용 분야는 다음과 같습니다.

전자 인클로저: 이 개스킷은 일반적으로 컴퓨터 섀시, 통신 장비, 제어 패널 및 기기 케이스와 같은 전자 인클로저의 밀봉에 사용됩니다. EMI 차폐를 제공하고 인클로저의 전자기 환경의 무결성을 유지하는 데 도움이 됩니다.

항공 우주 및 방위: EMI 구리 핑거 개스킷은 항공 전자 공학, 레이더, 통신 시스템 및 군사 장비의 안정적인 작동을 보장하기 위해 EMI에 대한 차폐가 중요한 항공 우주 및 방위 응용 분야에서 광범위하게 사용됩니다.

의료 기기: 의료 기기는 종종 민감한 전자 장치를 통합하고 EMI로부터 보호해야 합니다. 구리 핑거 개스킷은 이미징 장치, 환자 모니터 및 진단 기기와 같은 의료 장비에 사용할 수 있습니다.

자동차 전자 장치: 자동차 전자 장치의 복잡성이 증가함에 따라 다양한 시스템 간의 간섭을 방지하기 위해 EMI 차폐가 중요해지고 있습니다. 구리 핑거 개스킷은 인포테인먼트 시스템, 엔진 제어 장치 및 첨단 운전자 지원 시스템(ADAS)과 같은 자동차 애플리케이션에 사용됩니다.

통신: 구리 핑거 개스킷은 적절한 EMI 억제 및 신호 무결성을 보장하기 위해 라우터, 스위치 및 기지국을 포함한 통신 장비에 사용됩니다.





오늘날의 상호 연결된 세계에서 전자 장치는 우리 삶의 거의 모든 측면에서 중요한 역할을 합니다. 스마트폰에서 의료 장비에 이르기까지 이러한 장치는 원활한 연결과 중단 없는 기능에 의존합니다. 안정적인 작동을 보장하려면 전자기 간섭(EMI) 차폐가 가장 중요합니다. 이 영역 내에서 EMI 구리 핑거 개스킷은 뛰어난 복원력과 복구 특성을 제공하는 우수한 솔루션으로 돋보입니다. 이 기사에서는 압축 및 압축 해제 주기 후에도 원래 모양으로 되돌아가는 기능을 강조하면서 이러한 개스킷의 놀라운 특성을 탐구합니다.

EMI 구리 핑거 개스킷의 중요성:

EMI 차폐는 신호 무결성을 유지하고 원치 않는 전자기 방사가 민감한 전자 부품을 방해하는 것을 방지하는 데 중요합니다. 핑거스톡 개스킷이라고도 하는 구리 핑거 개스킷은 EMI 관련 문제를 해결하기 위한 신뢰할 수 있는 솔루션으로 부상했습니다. 이 개스킷은 전자 인클로저의 이음새와 틈에 꼭 맞도록 설계되어 EMI를 효과적으로 차단하는 견고한 전도성 장벽을 형성합니다.

우수한 탄력성:

EMI 구리 핑거 개스킷의 가장 눈에 띄는 속성 중 하나는 탁월한 복원력입니다. 이 개스킷은 기계적 특성 및 전도성 특성으로 유명한 고품질 구리 합금을 사용하여 제조됩니다. 구리 고유의 탄성과 가단성은 개스킷이 영구 변형 없이 압축력을 견딜 수 있도록 합니다. 이 탄력성은 결합 표면에 대한 일관된 접촉 압력을 보장하여 EMI 씰의 무결성을 유지합니다.

좋은 복구 속성:

인상적인 복원력 외에도 EMI 구리 핑거 개스킷은 뛰어난 회복 특성을 가지고 있습니다. 압축 및 감압 주기 후에 개스킷은 원래 모양으로 되돌아가 밀봉 효과를 복원할 수 있습니다. 이 특성은 항공 우주 시스템 또는 통신 인프라와 같이 전자 구성 요소에 반복적으로 액세스해야 하는 응용 프로그램에 매우 중요합니다.

결론:

EMI 구리 핑거 개스킷은 전자 차폐 세계에서 없어서는 안 될 구성 요소입니다. 뛰어난 복원력과 복구 특성으로 인해 다른 차폐 솔루션과 차별화되므로 중요한 응용 분야에서 선호되는 선택입니다. 모양과 접촉 압력을 일관되게 유지하면서 반복되는 압축 및 압축 해제 주기를 견딜 수 있는 기능은 안정적이고 오래 지속되는 EMI 보호를 보장합니다. 기술이 계속 발전함에 따라 우수한 차폐 솔루션에 대한 수요는 계속 증가할 것이며 EMI 구리 핑거 개스킷은 전자 장치를 보호하고 중단 없는 연결을 가능하게 하는 최전선에 남을 것입니다.

제품 자격







회사의 장점

두 명의 전문 툴링 디자이너는 모두 10년 이상의 디자인 경험을 가지고 있습니다. 우리는 수입 툴링 가공 장비와 강력한 툴링 제조 능력으로 스탬핑 분야의 기술적 어려움을 극복했습니다. 매월 15세트 이상의 몰드를 완성할 수 있습니다.

빠른 배송: 수동 샘플의 경우 7일, 대량 생산 금형의 경우 16일.

탁월한 공구 수명: 당사는 1억 회 이상 특수 금형 재료를 채택합니다.

당사는 주로 미국 BrushWellman Co., Ltd의 원료를 사용합니다.

주요 장비:

정밀 분쇄기: 4세트;

밀링 머신: 3세트;

드릴링 머신: 3 세트;

철사 전극 절단: 2 세트;

millwrights:1 세트;

그 외: 5세트

베릴륨 구리 생산 표면의 전기 도금

전기 도금 제품의 일반적인 외관 사진



제품에 대한 환경 요구 사항

당사의 BeCu 제품은 SGS 보고서, ROHS 보고서, REACH, 무할로겐(HF) 보고서 등의 요구 사항을 충족합니다.



우리 회사는 고품질의 신뢰할 수 있는 제품을 제공할 수 있도록 완벽한 제품 테스트 장비 세트를 보유하고 있습니다. 제품이 배송될 때 전체 테스트 보고서를 제공할 수 있으며 일부 장비는 다음 그림에 나와 있습니다.







핑거스톡 및 개스킷 조달 구매에 대한 질문 및 핵심:

Q1: EMI 구리 핑거 개스킷이란 무엇입니까?

A1: EMI 구리 핑거 개스킷은 전자 및 전기 시스템에서 전자파 간섭(EMI) 차폐에 사용되는 부품입니다. 일반적으로 유연한 구리 재질로 만들어지며 길이를 따라 손가락 모양의 돌출부가 특징입니다. 짝짓기 표면 사이에 압축되면 손가락이 여러 접점을 생성하여 안정적인 전기 연결을 설정하고 효과적인 EMI 차폐를 제공합니다.



Q2: EMI 구리 핑거 개스킷은 어떻게 작동합니까?

A2: EMI 구리 핑거 개스킷은 인클로저와 커버와 같은 두 개의 결합 표면 사이에 전도성 밀봉을 생성하여 작동합니다. 압축되면 개스킷의 핑거는 지속적인 전기 접촉을 보장하고 전자기 복사에 대한 장벽을 형성하는 힘을 발휘합니다. 이는 인클로저 내에서 EMI 방출을 억제하여 다른 장치와의 간섭을 방지하고 외부 EMI 소스로부터 민감한 전자 장치를 보호하는 데 도움이 됩니다.



Q3: EMI 구리 핑거 개스킷을 사용하면 어떤 이점이 있습니까?

A3: EMI 구리 핑거 개스킷은 몇 가지 장점을 제공합니다. 첫째, 우수한 EMI 차폐 효과를 제공하여 전자파 누출을 최소화합니다. 둘째, 유연성을 통해 불규칙한 결합 표면에 순응할 수 있어 단단하고 안전한 밀봉을 보장합니다. 또한 이 개스킷은 뛰어난 복원력과 회복 특성을 나타내므로 반복된 압축 및 압축 해제 주기 후에도 원래 모양으로 되돌아갈 수 있습니다. 이것은 수명과 일관된 성능을 보장합니다.



Q4: EMI 구리 핑거 개스킷은 어떤 용도에 적합합니까?

A4: EMI 구리 핑거 개스킷은 다양한 산업 및 응용 분야에서 널리 사용됩니다. 컴퓨터 섀시, 통신 장비 및 제어 패널과 같은 전자 인클로저에서 흔히 볼 수 있습니다. 또한 EMI 차폐가 항공 전자 공학, 레이더 및 군사 장비에 중요한 항공 우주 및 방위 시스템에서 널리 사용됩니다. 또한 이 개스킷은 EMI 억제가 필요한 모든 곳에서 의료 기기, 자동차 전자 장치, 통신 장비 등에 사용됩니다.



Q5: 애플리케이션에 적합한 EMI 구리 핑거 개스킷을 어떻게 선택합니까?

A5: 올바른 EMI 구리 핑거 개스킷을 선택하려면 특정 애플리케이션 요구 사항, 결합 표면의 치수 및 모양, 원하는 수준의 EMI 차폐 효과와 같은 요소를 고려해야 합니다. EMI 차폐 제품을 전문으로 취급하는 개스킷 제조업체 또는 공급업체와 상담하는 것이 좋습니다.
