단일 슬롯 BeCu 핑거 스톡



단일 슬롯 BeCu 핑거 스톡은 EMI 차폐 개스킷 또는 ESD 접점에 사용할 수 있습니다. 일부 표준은 7.6m 길이의 코일로도 제공됩니다. 제품은 변형 없이 100000번 압축될 수 있습니다.





부품 번호	티(mm)	A	B	C	R1	R2	P	S	최대	노드	표면 색상

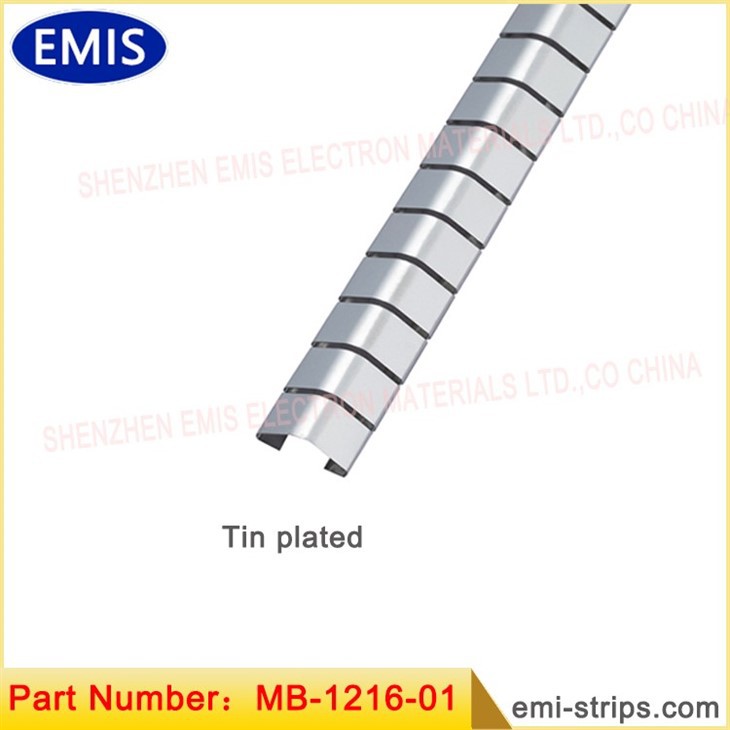

MB-1216-01	0.05	8.13	2.79	2.16	0.51	2.79	4.75	0.5	408mm	86	밝은 마무리
메가바이트-1216-0일련번호	0.05	8.13	2.79	2.16	0.51	2.79	4.75	0.5	408mm	86	-0S:주석 / -0N:니켈
MB-1216-0Z	0.05	8.13	2.79	2.16	0.51	2.79	4.75	0.5	408mm	86	아연 도금
Re: 길이는 X 노드로 절단할 수 있습니다. X=1.2.3.4..., 표면도 금으로 도금할 수 있습니다. 은 및 아연 등

참고:MB-1116-01두께=0.089mm;MB-1216-01두께=0.05mm, 다른 크기는 동일합니다.



핑거 스톡 및 개스킷 형식의 부품 번호 핑거:MB-1/2XXX-AA

노트:

M: 금속으로 표시됨; B: 베릴륨 구리로 표시됨;

1: 원재료의 정상 두께를 나타냅니다.

2: 더 얇은 두께 또는 매우 부드러운 프로세스를 나타냅니다.

XXX: 고유한 부품 번호로 표시합니다.

AA={{0}}: 조립품;01: 광택 마감;0N: 도금 Ni;

{{0}}S: 주석 도금;0Z: 아연 도금;0G: 금 도금;0A: Ag 도금.

MS (P) -XXXX – AA

참고: M: 금속으로 표시; S: 위와 같이 SUS, 다른 항목으로 나타냅니다.





최소 슬롯 제작 비용.

단일 슬롯 BeCu 핑거 스톡 및 개스킷의 설치 방법: 슬롯 장착 부품은 양방향 이동이 필요한 슬롯을 사용하여 쉽게 설치됩니다. 부품을 하나의 슬롯에 설치하고 두 번째 슬롯이나 프레임 가장자리에 끼우기만 하면 됩니다. 예:MB-1216-01/1116-01/1136-01 등

다음 전자 인클로저 애플리케이션의 접지 및 차폐에 이상적입니다.

전면 패널 핸들 - 섀시 커버.

플러그인 장치 - 백플레인.

서브랙 어셈블리.

일부 표준은 7.6m 길이의 코일로도 제공됩니다.





전자 및 통신 영역에서 전자기 간섭(EMI) 및 정전기 방전(ESD)은 중요한 문제를 제기합니다. 전자 장치가 더욱 소형화되고 상호 연결됨에 따라 효과적인 EMI 차폐 및 ESD 보호의 필요성이 가장 중요해졌습니다. 다재다능함과 신뢰성을 인정받은 솔루션 중 하나는 Single Slot BeCu Finger Stock입니다.

단일 슬롯 BeCu 핑거 스톡은 뛰어난 전기 전도성과 기계적 특성으로 잘 알려진 베릴륨 구리(BeCu) 합금으로 만든 유연하고 탄력적인 개스킷입니다. 이 핑거 스톡은 다양한 응용 분야에서 신뢰할 수 있는 EMI 차폐 및 ESD 접촉을 제공하도록 설계되어 통신, 항공 우주, 자동차 및 의료 전자 장치와 같은 산업에 이상적인 선택입니다.

단일 슬롯 BeCu Finger Stock의 주목할만한 기능 중 하나는 적응성입니다. 전자 인클로저에서 전자파가 누출되는 것을 방지하기 위해 일반적으로 사용되는 EMI 차폐 개스킷에 사용할 수 있습니다. 이 개스킷은 민감한 구성 요소를 둘러싸는 전도성 장벽을 만들어 외부 전자기장의 간섭 위험을 최소화하고 전자 장치의 적절한 기능을 보장합니다.

또한 단일 슬롯 BeCu Finger Stock은 정전기 방전을 민감한 회로에서 우회시키는 데 도움이 되는 ESD 접점으로도 활용됩니다. 정전기 방전은 전자 부품에 돌이킬 수 없는 손상을 일으켜 오작동 또는 완전한 장치 고장으로 이어질 수 있습니다. 핑거 스톡을 ESD 접점으로 사용함으로써 제조업체는 ESD 이벤트로부터 제품을 보호하여 수명과 신뢰성을 보장할 수 있습니다.

단일 슬롯 BeCu Finger Stock은 특정 응용 분야 요구 사항에 따라 다양한 형태와 구성으로 제공됩니다. 일부 표준은 7.6m 길이의 코일로 제공되므로 다양한 전자 인클로저에 쉽게 맞춤화하고 설치할 수 있습니다. 이러한 유연성 덕분에 엔지니어와 설계자는 핑거 스톡을 다양한 모양과 크기에 맞게 조정하여 최적의 EMI 차폐 및 ESD 보호를 보장할 수 있습니다.

단일 슬롯 BeCu Finger Stock의 주요 장점 중 하나는 뛰어난 내구성입니다. 유연성에도 불구하고 핑거 스톡은 변형 없이 최대 100000번의 압축을 견딜 수 있습니다. 이 속성은 탈착식 배터리 구획 또는 액세스 패널이 있는 장치와 같이 전자 인클로저의 반복적인 개폐가 발생하는 응용 분야에서 매우 중요합니다. 핑거 스톡의 수명과 신뢰성은 전자 장치의 전반적인 성능과 수명에 기여합니다.

고품질의 안정적인 성능을 보장하려면 업계 표준 및 지침을 준수하는 것이 필수적입니다. Single Slot BeCu Finger Stock은 EMI 차폐 효과 및 환경 규제와 관련된 표준을 포함하여 다양한 표준을 준수합니다. 선택 항목을 사용자 지정하는 것을 환영합니다.





BeCu Fingerstock의 제조 공정 흐름





당사는 주로 미국 BrushWellman Co., Ltd의 원료를 사용합니다.

화학 성분

----------------1.8% -2이어야 합니다. 퍼센트(높은 베릴륨 계열)

코발트 + 니켈----------0.20%(최소)

코발트 + 니켈 + 철----- 0.60%(최대)

구리--------------------나머지

물리적 특성

전기 전도도(IACS)---22-25퍼센트

탄성계수(psi)--- 18.5*10⁶





Acuum 열처리는 BeCu 원료의 1/4h 또는 1/2h 경도를 373HV 경도 이상으로 증가시켜 BeCu 제품의 탄성 요구 사항을 보장할 수 있습니다.

주요 매개변수:

진공 정도:<1Pa

온도: 600F

담그는 시간: 2시간

보호 가스: 질소

순도: 99.9999%







I제품에 대한 환경 요구 사항

당사의 제품은 SGS 보고서, ROHS 보고서, REACH, 무할로겐(HF) 보고서 등의 요구 사항을 충족합니다.











생산 공정 및 기술에 대한 질문과 답변

Q:1수량 생산과 관련하여 고객의 도면에 문제가 있으면 어떻게 합니까?

A1: 우리 엔지니어링은 수정 조언을 제공한 다음 고객에게 전달하여 추가 확인을 통해 관련 문제에 대해 논의합니다.



Q2: 고객이 도면 없이 샘플만 가지고 있다면 어떻게 됩니까?

A2: 고객은 귀하의 샘플을 당사로 보내야 하며 품질 부서에서 전체 치수 측정을 수행합니다. 그런 다음 엔지니어링 부서에서 고객과 다시 확인하기 위해 도면을 제공합니다.



Q3: 표준 BeCu Fingerstock의 구조 설계 기준은 무엇입니까?

A3: BeCu Fingerstock은 강력한 대체 가능성을 누리고 있으며 당사의 표준 제품은 합리적인 구조와 차폐 성능을 보장하기 위해 BeCu Fingerstock의 보편적인 표준을 참조합니다.



Q4:연화 기술 제품을 사용하지 않는 이유는 무엇입니까?

A4: 연화 기술은 화학 처리 방법을 사용하는 것입니다. 처리 후 연화 두께가 균일하지 않습니다. 전기 도금을 하지 않으면 표면이 더러워져 외관에 영향을 미칩니다.



Q5: 열처리 단열재는 600F입니다. 당신은 그것을 바꿀 수 있습니까?

A5: 미국 소재 공장에서 제공하는 최고의 열처리 온도이며 당사에서 변경할 수 없습니다.
