걸림 방지 및 폴드오버 BeCu 핑거 스톡



걸림 방지 및 접이식 BeCu 핑거 스톡을 공급합니다. 이 EMI 차폐 가스켓 시리즈는 접착식 설치를 위해 3M 9469 접착 테이프를 채택합니다. 다양한 도금 마감으로 제공됩니다.







부품 번호	티(mm)	A	B	C	P	S	Lmax	노드	표면 색상
MB-1012-01	0.0635	8.13	2.8	5.3	4.75	0.45	612mm	129	밝은 마무리
메가바이트-1012-0일련번호	0.0635	8.13	2.8	5.3	4.75	0.45	612mm	129	-0S:주석 / -0N:니켈
MB-1012C-01	0.0635	8.13	2.8	5.3	4.75	0.45	7.62 M	1605	코일; 밝은 마무리
MB-2012-01	0.05	8.13	2.8	5.3	4.75	0.45	612mm	129	밝은 마무리
메가바이트-2012-0일련번호	0.05	8.13	2.8	5.3	4.75	0.45	612mm	129	-0S:주석 / -0N:니켈
Re: 길이는 X 노드로 절단할 수 있습니다. X=1.2.3.4..., 표면도 금으로 도금할 수 있습니다. 은 및 아연 등;



No Snag 시리즈 차폐 개스킷은 설계자에게 낮은 압축, 걸림 없는 설계를 제공합니다. 3M 9469 자체 접착 테이프와 함께 제공되는 이 베릴륨 구리 차폐 개스킷은 쉽고 안전한 장착을 제공합니다. 이 제품에는 주로 다음과 같은 장점이 있습니다.



100MHz 평면파에 대해 > 100dB(77-012) 및 80dB(77-014)의 차폐 효과

패스너가 필요하지 않기 때문에 쉽고 비용 효율적인 설치

금속 캐비닛 및 전자 인클로저용 다목적 접점 스트립으로 이상적

다양한 도금 마감이 가능하며 표면도 금으로 도금할 수 있습니다. 은 및 아연 등

표준 612.00 mm 길이 또는 기타 지정된 길이로 제공

응용 분야: 접이식 BeCu 핑거 스톡은 일반적으로 전자 인클로저, 커넥터, 회로 기판 어셈블리 또는 전자기 호환성이 필요한 모든 상황과 같이 EMI 차폐 및 접지가 중요한 응용 분야에 사용됩니다. 접이식 디자인으로 설치 및 제거가 용이하고 전자 시스템의 유지 관리 및 재구성이 용이합니다.





전자기 간섭(EMI)은 오늘날 수많은 산업 분야에서 공통적으로 직면하고 있는 문제입니다. 효과적인 EMI 차폐 솔루션은 전자파로부터 민감한 전자 부품을 보호하고 최적의 성능을 보장하는 데 매우 중요합니다. 사용 가능한 다양한 차폐 옵션 중에서 BeCu 핑거 스톡은 신뢰할 수 있고 다재다능한 솔루션입니다. 이 기사에서는 쉽게 설치할 수 있는 3M 9469 접착 테이프를 사용하여 강화되고 다양한 적용 요구 사항을 충족하기 위해 다양한 도금 마감으로 제공되는 걸림 방지 및 접이식 BeCu 핑거 스톡의 이점과 특징에 대해 자세히 설명합니다. .

BeCu 핑거 스톡으로 비할 데 없는 보호: 베릴륨 구리(BeCu) 핑거 스톡은 뛰어난 전기 전도성과 내부식성 특성으로 유명합니다. 전류 소실을 위한 낮은 임피던스 경로를 제공하면서 원하지 않는 전자파를 효과적으로 차단합니다. 독특한 핑거 디자인으로 쉽게 압축하고 확장할 수 있어 반복적인 접근이나 움직임이 필요한 애플리케이션에 이상적입니다. 걸림 방지 및 접이식 디자인은 이 EMI 차폐 개스킷의 유용성과 편의성을 더욱 향상시킵니다.

3M 9469 접착 테이프를 사용한 원활한 설치: 번거롭지 않고 안전한 설치 프로세스를 보장하기 위해 BeCu 핑거 스톡 시리즈에는 3M 9469 접착 테이프가 장착되어 있습니다. 이 고품질 점착 테이프는 우수한 접착력을 제공하여 다양한 표면에 쉽게 부착할 수 있습니다. 3M 9469 점착 테이프는 온도 변화, 습도 및 화학 물질에 대한 노출을 비롯한 극한 조건에서도 무결성을 유지하도록 설계되었습니다. 접착식 설치는 안정적이고 오래 지속되는 EMI 차폐 솔루션을 보장하여 신호 간섭 및 구성 요소 손상의 위험을 최소화합니다.

다양한 도금 마감: 당사의 BeCu 핑거 스톡 시리즈는 다양한 산업 및 응용 분야의 특정 요구 사항을 충족하는 다양한 도금 마감으로 제공됩니다. 도금 마감은 핑거 스톡의 시각적인 매력을 향상시킬 뿐만 아니라 추가적인 내식성을 제공하고 전기 전도도를 향상시킵니다. 니켈, 주석, 금, 은 또는 기타 도금 마감재가 필요한지 여부에 관계없이 귀하의 요구 사항을 충족하는 다양한 선택을 제공합니다. 도금 마감의 유연성은 다양한 환경 조건과의 호환성을 보장하여 최적의 성능과 내구성을 보장합니다.

결론: 효과적인 EMI 차폐 솔루션과 관련하여 3M 9469 접착 테이프가 장착되고 다양한 도금 마감으로 제공되는 걸림 방지 및 접이식 BeCu 핑거 스톡 시리즈가 탁월한 선택입니다. 뛰어난 전기 전도성, 내부식성 및 설치 용이성을 갖춘 이 EMI 차폐 개스킷은 다양한 산업 분야에서 민감한 전자 부품을 최적으로 보호합니다.





BeCu Fingerstock의 제조 공정 흐름





회사의 장점

2명의 전문 툴링 디자이너는 모두 10년 이상의 디자인 경험을 가지고 있습니다. 우리는 수입 툴링 가공 장비와 강력한 툴링 제조 능력으로 스탬핑 분야의 기술적 어려움을 돌파합니다. 매달 15세트 이상의 몰드를 완성할 수 있습니다.

빠른 배송: 수동 샘플의 경우 7일, 대량 생산 금형의 경우 16일.

탁월한 툴링 수명: 당사는 1억 회 이상 특수 금형 재료를 채택합니다.

당사는 주로 미국 BrushWellman Co., Ltd의 원료를 사용합니다.

주요 장비:

정밀 분쇄기: 4세트;

밀링 머신: 3세트;

드릴링 머신: 3 세트;

철사 전극 절단: 2 세트;

millwrights:1 세트;

그 외: 5세트



제품에 대한 환경 요구 사항

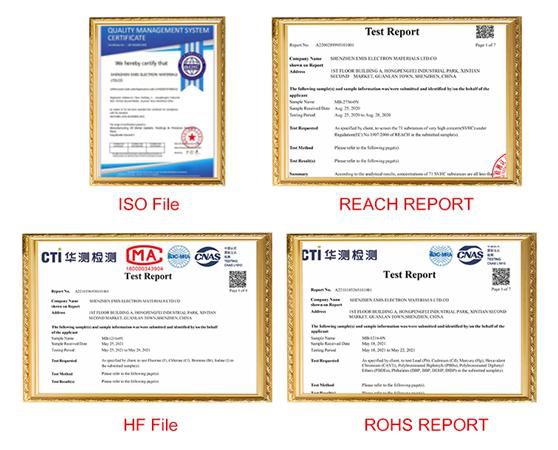

당사의 BeCu 제품은 SGS 보고서, ROHS 보고서, REACH, 무할로겐(HF) 보고서 등의 요구 사항을 충족합니다.





핑거스톡 및 개스킷 조달 구매에 대한 질문 및 핵심:

Q1: 걸림 방지 및 폴드오버 BeCu 핑거 스톡이란 무엇입니까?

A1: 걸림 및 접힘 방지 BeCu 핑거 스톡은 베릴륨 구리로 만든 핑거 스톡 유형을 말하며 다른 구성 요소나 표면에 걸리거나 걸리는 것을 방지하도록 설계되었습니다. 쉽게 설치할 수 있고 효과적인 EMI 차폐 및 접지를 제공하는 접이식 디자인이 특징입니다.



Q2: 걸림 방지 및 접이식 BeCu 핑거 스톡을 사용하면 어떤 이점이 있습니까?

A2: 걸림 및 접힘 없음 BeCu 핑거 스톡은 몇 가지 이점을 제공합니다. 설치 또는 사용 중 걸리거나 걸릴 위험을 최소화하여 원활한 작동을 보장하고 구성 요소의 손상을 방지합니다. 접이식 디자인으로 안전한 밀봉과 안정적인 전기 연결이 가능합니다. 또한 베릴륨 구리는 효과적인 EMI 차폐를 위해 뛰어난 전기 전도성과 스프링 특성을 제공합니다.



Q3: 일반적으로 걸림 방지 및 폴드오버 BeCu 핑거 스톡이 사용되지 않는 애플리케이션은 무엇입니까?

A3: 걸림 및 접힘 없음 BeCu 핑거 스톡은 일반적으로 EMI 차폐, 접지 또는 전기적 연속성이 필요한 전자 및 전기 응용 분야에 사용됩니다. 전자 인클로저, 커넥터, 회로 기판 어셈블리 및 전자기 호환성이 필요한 기타 상황에서 응용 프로그램을 찾습니다.



Q4: 걸림 방지 및 접이식 BeCu 핑거 스톡을 쉽게 설치하고 제거할 수 있습니까?

A4: 예, BeCu 핑거 스톡의 접이식 디자인으로 쉽게 설치하고 제거할 수 있습니다. 구성 요소를 손상시키거나 시스템 작동을 방해하지 않고 핑거 스톡의 유지 관리, 재구성 또는 교체를 용이하게 합니다.
